計測関連製品

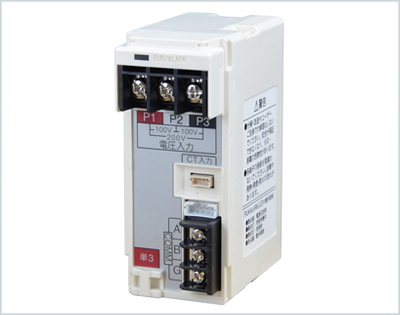

ELセンサー

エネルギー管理をサポートします

カタログダウンロード

概要

本製品は、単相3線式および三相3線式の定格30A・120A・250A・500Aおよび5A(変成器付)の電力量を計測でき、RS-485通信により容易にデータを取得できます。また、用途に応じてフレキシブルな組合せが可能ですので、ビル・工場や集 合住宅等のエネルギー管理にお役立てください。

特徴

計測

  • 設備全体の電力量を計測
  • 回路毎の電力量を計測
  • C T の容量を自動認識
  • 検定付メータも組合せて使用可能

データ管理

  • 計測したデータをグラフ等で視覚化
  • 過去のデータと比較が可能
  • 各種帳票類の作成

設置・メンテナンス

  • 規模に応じて、計器の増減が柔軟に行える構成
  • 小型軽量で設置工事も容易

仕様

定格 単相 3線式 :100V / 30A ・ 120A ・ 250A ・ 500A (外付けCTで切替)
三相 3線式 :200V / 30A ・ 120A ・ 250A ・ 500A (同上)
三相 3線式 :110V / 5A (変成器付)
計測精度 本体:±2.0% (力率 1 定格電流の 5.0〜100%) CT(比誤差):貫通型 ±0.3% 分割型 ±1.0%
計測項目 双方向電力量 双方向瞬時電力 電圧実効値 電流実効値
インターフェイス R S - 485
ステータス表示 計器の状態を表示
外観寸法 ( D ) 70 ×( H ) 95 ×( W ) 40 ( mm )
その他 CT種別自動判別機能、 RoHS指令対応

システム構成例

計測関連製品 システム構成例イメージ
