ELエル計器(S)(電子式電力量計)

工場や大型施設の電力計量の集中管理(自動検針)用メーターとして利用可能。また太陽光発電量計測のネットワーク化に対応。

カタログダウンロード

概要

本製品は通信機能付きであるため、マンション等での証明用電気計器(子メーター)として使用した場合、集中管理(自動検針)が出来るとともに、工場や大型施設の電力計量の管理用として、幅広い用途に対応できる電力量計です。従来の誘導型よりコンパクト化され、また誘導型と同端子配列のため既設配線が流用可能で取替も簡単です。

特長

  • 通信機能付き
  • 通信規格 RS-485 対応であるため、集中自動検針が可能
  • 取替簡単
  • 従来の誘導型と同端子配列のため既設配線が流用可能

仕様


型式 単相3線式:T42-R、T42-T(双方向)
三相3線式:T43-R
単相2線式:T41-R
定格電圧 単相3線式:100V
三相3線式:200V
単相2線式:100Vまたは200V
定格電流 30Aまたは120A
インターフェース RS485通信
定格周波数 検定品:50Hzまたは60Hz
未検定品:50Hzまたは60Hz
動作環境 温度:-10℃〜40℃
湿度:85%以下(結露無きこと)
外形寸法 W 175 × H 153 × D 75 ( mm )

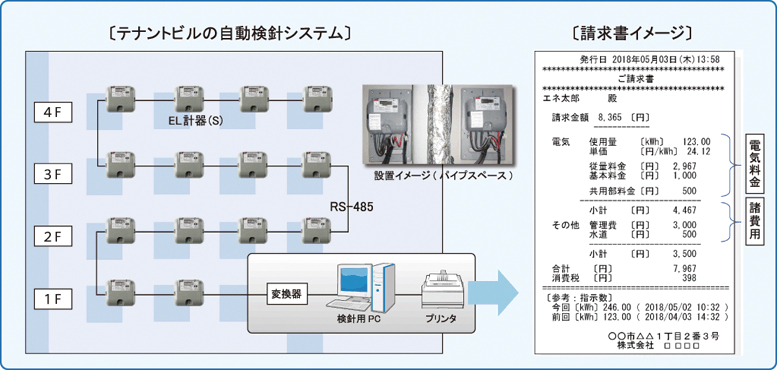

システム構成例

計測関連製品 システム構成例イメージ
