高圧ゲートウェイ

電気の「見える化」で店舗等の省エネをサポートします!

カタログダウンロード

概要

本製品は、高圧計器から電力データを取得してLTE回線にてサーバへ送信することができる製品です。収集した電力データをリアルタイムにデマンド管理等にご活用いただけます。

特長

  • 従来のデマンドコントローラーに比べて安価。
  • 設置工事は無停電で実施可能。
  • 高圧計器からBルートおよびパルスを用いた
    電力データ取得が可能。
  • コンパクト設計。
  • AIF仕様認証取得済み。

仕様

型式 TCE-2M
通信方式(サーバ間) LTE
通信周期(サーバ間) 5分
データ取得方式 高圧Bルート もしくは パルス※1
対応パルス定数 2,000pulse/kWh / 50,000 pulse/kWh
データ通信周期 高圧スマートメーター間:30秒
データ保存期間 収集データ(1分毎):最大2ヶ月(高圧Bルートおよびパルス)
定時電力データ(30分毎):最大13ヶ月分(高圧Bルートのみ)
保存データ 高圧Bルート:積算電力等
パルス:積算電力換算値
簡易デマンド制御 30秒周期で予測電力を算出、設定した閾値を超過する場合に負荷遮断
遮断方式:優先方式/サイクリック方式
インターフェース Ethernet:2ポート(LAN1:メンテナンス用、LAN2:高圧Bルート用)
接点入力:1ポート(接点入力1:パルス用)
接点出力:4ポート(簡易デマンド制御用)
RS485:1ポート(計測機器用)
動作環境 温度:-10〜50℃
湿度:90%以下(結露無きこと)
外形寸法 本体 W 175 × H 130 × D 45 ( mm )
アンテナ W 49.6 × H 171 × L 83 ( mm )、ケーブル約6.0m
ACアダプタ W 34 × H 74 × L 79 ( mm )、ケーブル約1.5m
電源 AC100V(ACアダプタDC5V)

※1:高圧スマートメーターからのデータ取得には、電力会社が提供している「高圧電力メーター情報発信サービス(高圧Bルートサービス)」
   もしくは「パルス提供サービス」への申込みが必要です。なお、パルスによるデータ取得を行う場合は、別途パルス検出器が必要です。

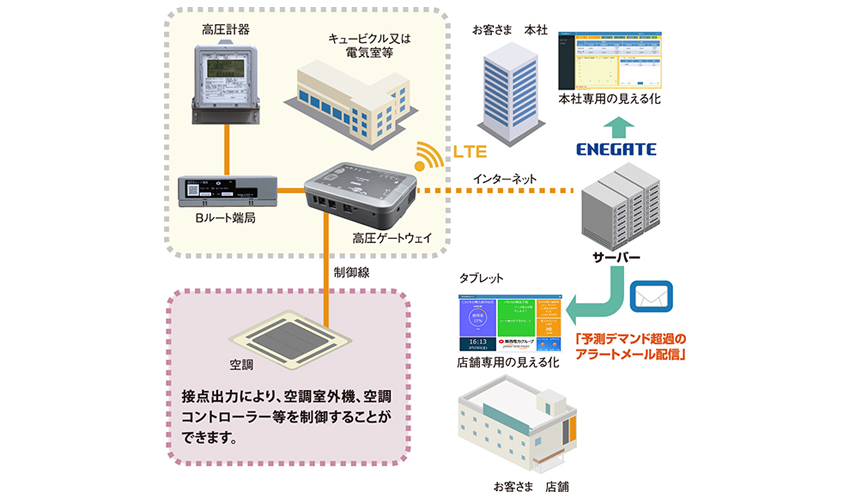

システム構成例

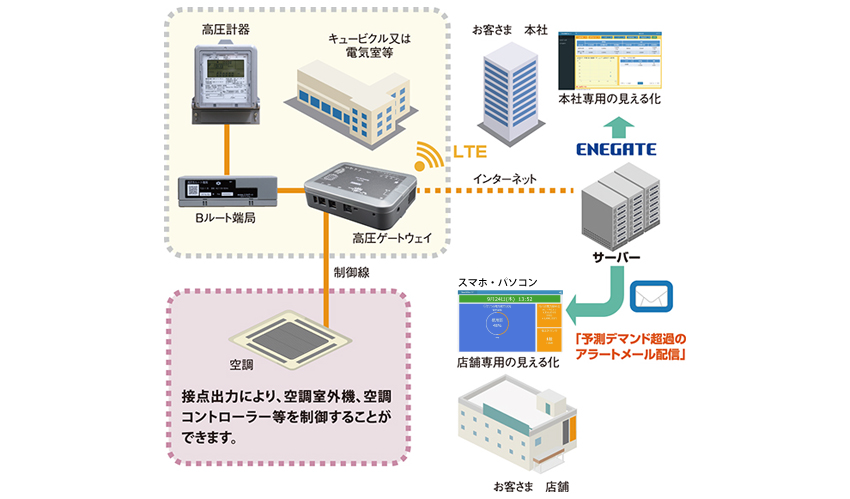

省エネ関連製品 システム構成例イメージ
