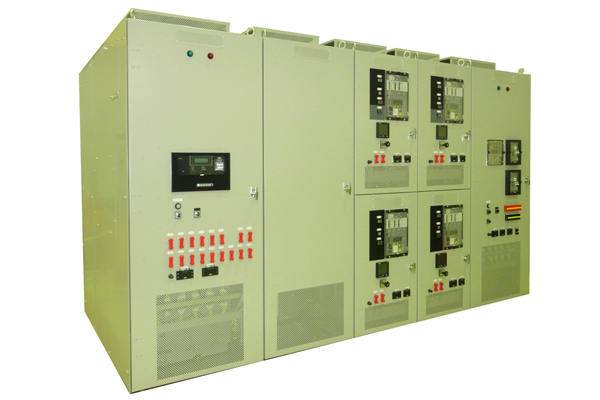

6.6・22kV縮小型キュービクル

多様なニーズにお応えするカスタムメイドな製品をお届け致します。

概要

キュービクル製造においては37年の実績があり、電力会社殿等に多数ご採用を頂き、高圧 6.6kV・特別高圧 22kVなど、幅広い電圧階級の製品の設計・製造をしています。

特徴

内蔵機器に国内規格品を採用することにより、更なる「低価格化」と「納期」短縮を実現し、長年の経験と実績を活かし耐久性・信頼性に優れた製品をご提供させて頂いています。

仕様

6.6kV縮小形タイプ
  変圧器二次用 配電線用 補助用
公称電圧 6.6kV
定格電圧 7.2kV
雷インパルス耐電圧 60kV
商用周波耐電圧 22kV
定格周波数 60Hz
主母線定格電流 2000A
定格電流 2000A 600A -----
3000A
短時間電流強度 12.5kA 2.0sec
内蔵機器 遮断器 真空遮断器
開閉器 一式
変流器 一式
その他 扉盤 電流計・電圧計・電力量計他
2000A 800mm 600mm 700mm
3000A 900mm
高さ 2000mm
奥行 1800mm(扉:50mm以下を含まず)
チャンネルベース 50mm

※その他母線連絡用・母線区分用も製作致しております。

22kV縮小形タイプ
  変圧器二次用 配電線用
公称電圧 22kV
定格電圧 24kV
定格周波数 60Hz
主母線定格電流 1200A又は2000A
定格電流 1200A・2000A 600A
1200A 900mm 900mm
2000A 1100mm
高さ 2400mm
奥行 2500mm
チャンネルベース 50mm

※その他母線連絡用・母線区分用・補助用・中性点抵抗用も製作致しております。
