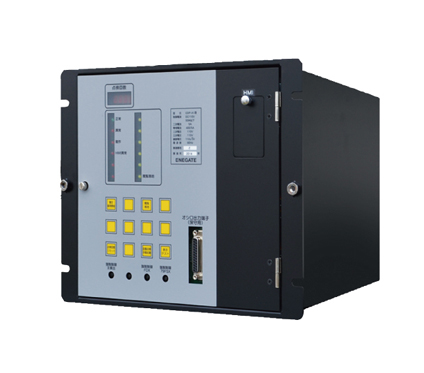

デジタル地絡選択制御継電器

システム展開が容易でエネルギー管理に最適

概要

本継電器はマイクロコンピュータを用いた高性能なディジタル形地絡選択制御継電器であり、配電用変電所に設置することにより、配電線の継続微地絡回線を順次制御により選択遮断することができます。特に従来の配電線順次制御機能の他に6KV母線連系中の故障箇所の特定や自動整定型地絡相選別継電器(B 64Φ)との整定値の整合が出来る等の優れた機能を有しています。

特徴

仕様

型式 CUG-A1
制御回線数 配電線12回線および変圧器二次ならびに母線連絡
装置電源 定格  DC110V
変動範囲 88V〜143V
電圧・電流 入力
  1. Vab電圧(GTP二次線間電圧) 定格 110V 負担1VA以下
  2. Vo電圧(GPT三次) 定格 110V 負担1VA以下
  3. Io電流(変圧器二次電力ケーブルシースCT二次) 定格 200mA 負担1Ω以下
整定内容
  1. Vo整定モード Vo起動電圧(A.B.C各相別)1.0〜50.0(0.1Vステップ)
  2. Rg整定モード 地絡抵抗 Rg1.0〜10.0kΩ(0.1kΩステップ)
整定方法 表示とテンキーによる2次方式 整定は不揮発性メモリに記憶
遮断方法 3段階優先順位グループ分けによる順次遮断
制御間隔 2秒 / 回線
再閉路時間 10〜60秒の間で1秒ステップで整定可能
付加機能
  1. 母線連絡優先遮断機能 変圧器二次遮断器開放時 1秒 変圧器二次遮断器投入時 3秒
  2. 変圧器二次電力ケーブル地絡検出機能 Io:0.5mA Vo:1V Φ:Io進み45°固定
絶縁
  1. 絶縁抵抗  DC500Vで10MΩ以上
  2. 商用周波耐電圧 AC2000V 1分間
使用温湿度 周囲温度  0℃〜40℃
相対湿度 30〜80%(結露せず)
継電気枠色 黒(マンセルN1.5)
重量 9.0kg
準拠規格 電力用規格  B-402
