無線式電力量収集装置 スマートゲートウェイ

スマートエコワット(100V用,200V用)、スマートELセンサなどで計測したデータを自動で収集します。

特定小電力無線を搭載した計測器20台と、有線通信(RS485)を搭載した電力センサー(自社製)20台の合計40台分の積算電力と使用電力量(30分毎積算値)を本体に2ヶ月分保存することが可能です。

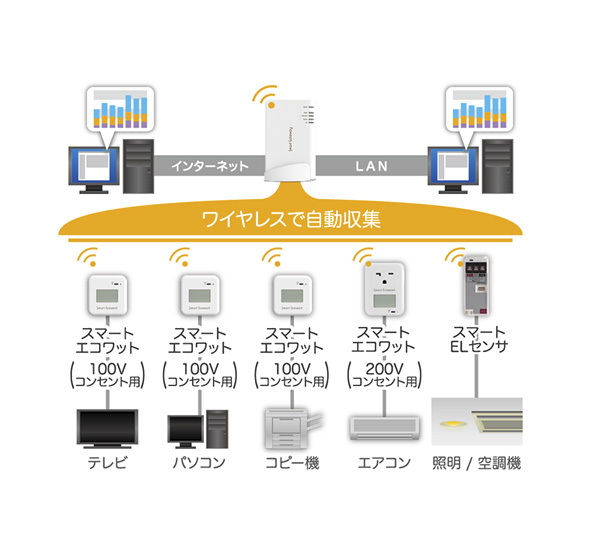

スマートゲートウェイと計測器の無線接続イメージ

収集した計測データは「スマートEcoアプリ」で判りやすく表示

付属の"見える化"ソフト「スマートEcoアプリ」は、収集した計測データを時間、日、月、年ごとに表とグラフで判りやすく表示します。今まで曖昧だった電気のムダを様々な角度から把握でき、省エネ対策を効率的にサポートします。

「スマートEcoアプリ」について

  1. ※Smart Ecoアプリのご利用は別途、Microsoft Excelが必要です。詳しくはSmart Ecoアプリの製品ページをご参照ください。
スマートEcoアプリ

スマートエコワット WEBサービスで一歩進んだ電力管理

スマートエコワット WEBサービス

本製品は、スマートエコワット WEBサービスとの接続が可能です。WEBサービスをご利用いただくと、スマートゲートウェイで収集した計測データをインターネット上にある専用サーバへ自動保存できるようになります。

WEBサービスでは、複数のスマートゲートウェイを機器ごとに管理することができるので、全国にある事業所の電力管理をウェブブラウザから一括管理することができます。

スマートエコワット WEBサービスについて

  1. ※スマートエコワット WEBサービスのご利用は別途、利用料が掛かります。

製品仕様

本 体

型 式 TWS-1M
測定接続台数 40台(特小:20台、RS485:20台)
データ保存間隔 30分毎
データ保存期間 2ヶ月
保存データ 積算電力量、使用電力量
インターフェース Ethernet(100 / 10 BAST-T)
特定小電力無線 (429MHz帯)
RS485
ステータス表示 Ethernet
特定小電力無線
RS485
通信状態
電源
対応通信規格 ECHONET Lite規格
※ファームウェア・バージョン3.0未満は、アップデートで対応
電 源 AC100V
外形寸法 W 170mm x H 35mm x D 108mm(突起物含まず)

対応ソフトウェア / サービス

ソフトウェア
  • スマートEcoアプリ(製品同封)
    • 対応OS  :Windows XP / 7 / 8
    • 対応ソフト :Microsoft Excel 2003 / 2007 / 2010 / 2013 (32bit版のみ)
WEBサービス

対応機器

無線接続
( 特定小電力無線 )
有線接続
( RS485 )
他、エネゲート社製RS485搭載機器
