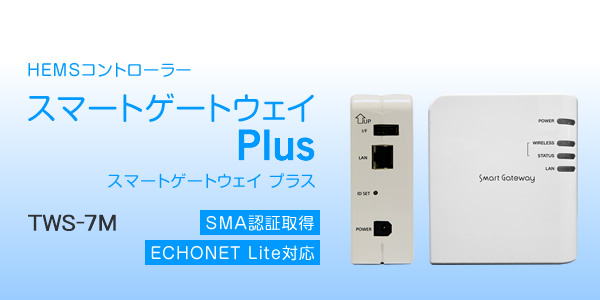

無線式電力量収集装置 スマートゲートウェイPlus

家電のコントロール

ECHONETコンソーシアムが定めた家電製品との接続に利用されているECHONET Liteを搭載しています。国内主要メーカーのエアコンやエコキュート、照明を含めた重点8機器に対応しています。

お使いのスマートフォンやタブレットなどの操作端末を用いて「外出先からの家電操作」に対応しています。

※ 外出先から家電のコントロールをおこなうには、スマートエコワットWebサービスのご契約が必要となります。

エコーネット対応の家電の一覧については、こちらでご確認ください。

https://echonet.jp/product/echonet-lite/

ECHONET Lite搭載機器対応図 外出先からの家電操作図

電力メーター情報発信サービス(Bルートサービス)対応

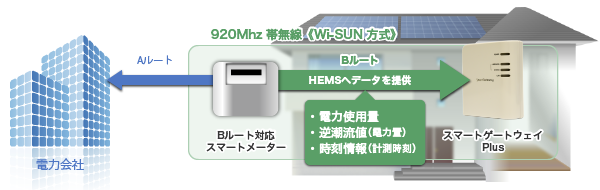

Bルートサービス対応図

スマートゲートウェイPlusは、スマートメーターとの通信が可能な「Wi-SUN Profile for ECHONET Lite」を搭載しており、スマートメーターを活用したHEMSの構成が可能です。

本製品は、全電力会社のスマートメーターに対応しているため、電力小売自由化にともなうHEMSサービス構築用機器としてもご利用いただけます。

専用ツールを用いた簡単なセットアップが可能で、面倒なケーブル配線や工事も一切不要です。

エネルギーの見える化

当社のクラウドサービスをご利用いただくことで、宅内にある本製品が収集した計測データ等をインターネットを通じて当社のクラウドサーバに自動保存し、使用された電気やガス・水(オプション)の使用量※1を「見える化」します。

また、宅外からエコーネットライト対応家電機器(例えばエアコンなど)の運転状況の確認やコントロールができるなど、多彩なサービスを提供し、ご家庭の光熱費の削減を支援します。

インターネットを介さなくても、宅内で「エネルギーの見える化」や家電操作にも対応しています。

  1. ※1 家電機器や回路ごとの使用電力量を計測するには、スマートエコワット100V用スマートエコワット200V用や、スマートELセンサmulti、ガス・水道使用量の計測には、スマートパルスカウンターのご準備と、中継機となるスマートエコリングが必要です。
    スマートエコリンクについてはこちらをご参照ください。

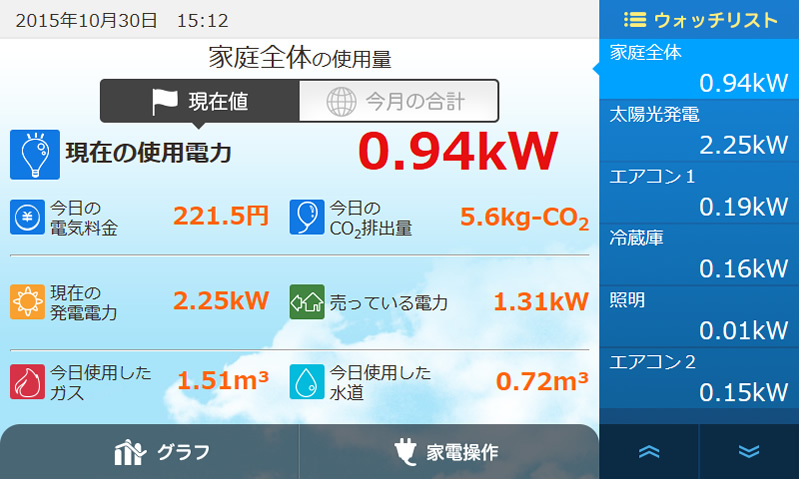

スマートエコワットWebサービス(HEMS)画面イメージ スマートエコワットWebサービス(HEMS)画面イメージ

拡張サービス

使用電力量の監視サービス

使いすぎお知らせサービス

使用電力量が設定値を超えたらメールでお知らせ。省エネ・電気料金の節約をサポートします。

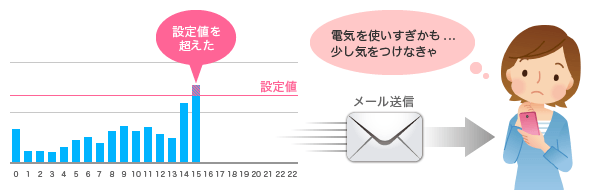

使いすぎお知らせサービス図
見守りサービス

設定時間帯で使用電力量が設定値を超えなければメールでお知らせ。離れて暮らすご家庭の電気の利用状況を確認できます。

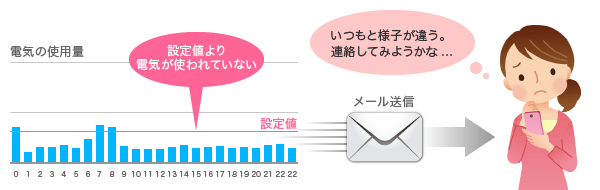

見守りサービス図

省エネアドバイス

季節に応じた省エネアドバイスが配信されます。

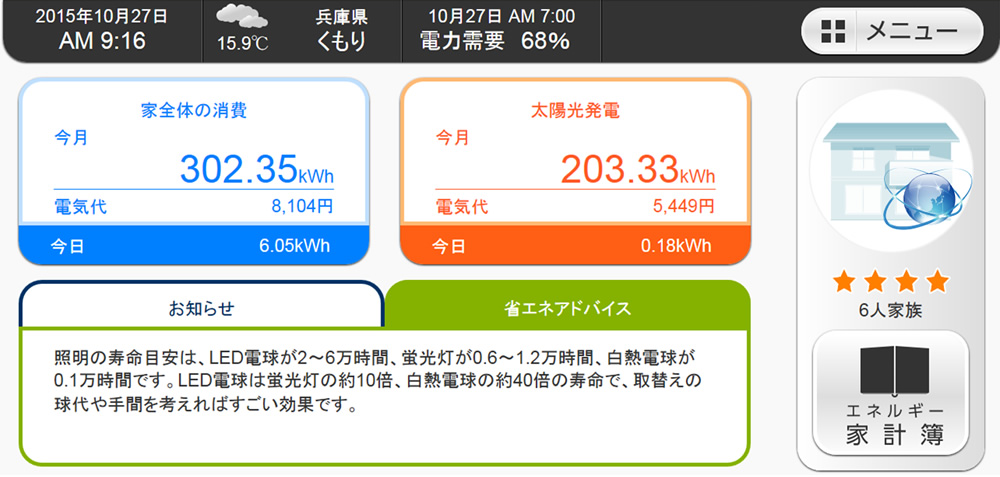

省エネアドバイスイメージ

省エネランキング

世帯人数別に省エネランキングを表示。5つ星 ~ 1つ星の5段階で順位を表示します。

省エネアドバイスイメージ

製品仕様

本   体

型   式 TWS-5M
測定回路数 スマートメーター 1回路
20回路(スマートELセンサmulti含む)
データ収集間隔 30分毎
データ保存期間 30分毎データ13ヶ月、日毎データ12年
保存データ 積算電力、使用電力量(双方向)
インターフェース Ethernet(100/10BASE-T)
920MHz特定小電力無線(Wi-SUN準拠)
USBポート
家電制御 ECHONET Lite (Release F)
外形寸法 W87.5mm × H96mm × D35mm
電   源 AC100V(ACアダプタDC5V)

オプション

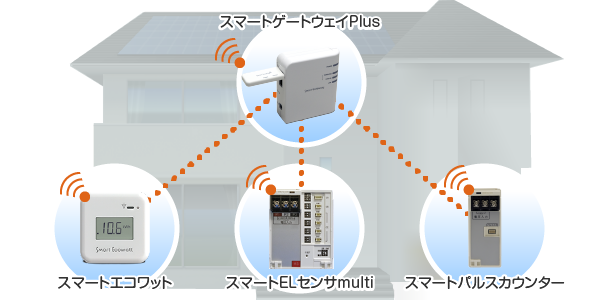

スマートエコワットシリーズの接続イメージ図

スマートゲートウェイPlusと組み合わせることで、スマートエコワット、スマートELセンサ、スマートELセンサmulti、スマートパルスカウンターで計測したデータを取得できます。

ご家庭の電気・ガス・水道の使用量の管理に最適です。

  1. ※スマートELセンサPlusとスマートELセンサmultiの併用はできません。
スマートエコリンク製品画像イメージ
製品仕様
型   式

SMT-LKUA

※本製品はスマートゲートウェイPlus専用機器です。
コネクタ形状 USB Aオス(plug)
USB規格 USB2.0準拠
使用電波 特定小電力無線(429MHz帯)
外形寸法 W 64.5mm x H 27mm x D 8mm

対応ソフトウェア / サービス

WEBサービス

ダウンロード

製品カタログ
スマートゲートウェイPlus取扱説明書
スマートエコリンク
取扱説明書

簡単セットアップツール

ダウンロードファイル リンク
1 スマートゲートウェイ簡単セットアップツール
  (Windows版 ※1)
ダウンロード
(9.6MB)
2 スマートゲートウェイ簡単セットアップツール
  (Windows版、Java実行環境同梱版 ※2)
ダウンロード
(78.3MB)
Android版(※3)をダウンロード ストア用QRコード
3 Google Play で手に入れよう Google Play で手に入れよう
iPhone版(※4)をダウンロード ストア用QRコード
4 iTunes Storeが開きます iTunes Storeが開きます
  1. ※1 本アプリの実行に関して、最新版のJava実行環境(JRE1.8.0以降)がWindowsパソコンにインストールされていることが前提条件となっています。
  2. ※2 Javaの最新バージョンがインストールされていない場合には、Java実行環境実行環境が同梱された「Java同梱版」をダウンロードして、ご利用ください。
  3. ※3 Android OS 5.0以降の画面サイズ7-10インチ前後(WXGA,Full HD,WQXGA相当)のAndroidタブレットに対応しています。スマートフォン端末での利用の場合、正常に動作しない可能性があります。なお、Android、Google Play、Google Playのロゴは、Google Inc.の商標または登録商標です。
  4. ※4 iOS 8.0以降のiPhoneに対応しています。iPadでの利用の場合、正常に動作しない可能性があります。なお、Apple、Appleのロゴ、App Storeは米国および他国のApple Inc.の登録商標です。iPhone、iPadはApple Inc.の商標です。

各種マニュアル

ドキュメントファイル リンク
1 簡単セットアップツール 操作マニュアル (1,763KB)
