スマートエコワットシリーズ-太陽光発電対応版(ホームタイプ)

2013年3月31日より、スマートゲートウェイをECHONET Lite規格に対応させるファームウェア(ver3.0)のご提供を開始しました。詳しくは以下のお知らせをご確認ください。

スマートゲートウェイ ファームウェア(ver3.0)リリースのお知らせ

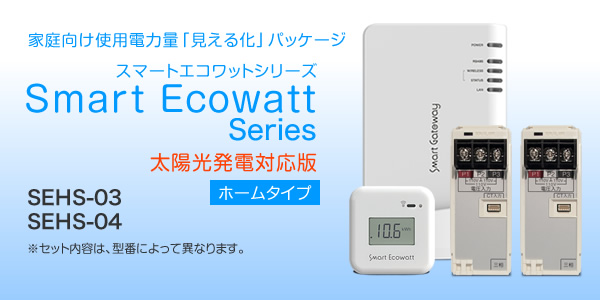

Smart Ecowatt Serise 太陽光発電対応版とは?

使用電力量の「見える化」と、太陽光発電量を計測するのに必要な機器がセットになった家庭向けパッケージです。

”電気ご使用量のお知らせ” に書かれている使用量の合算だけでは見えない、電気を「いつ?」「なにが?」「どれだけ使用したか?」が判るようになります。

電気の使用傾向をセルフチェックしたり、節約・無駄なポイントを見つけて使い方を見直すなど、省エネ・節電につながるエネルギーの使い方をサポートします。

ご家庭での設置イメージ

ご家庭での設置イメージ図

スマートエコワットシリーズは、家全体と電化製品の使用電力量を測る計測器、計測した情報を蓄積して対応サービスとの連携を行う収集装置からなります。

機器間は無線通信※1ですので配線を取り回す心配もなく、スッキリと設置できます。

  • ※1.計測機器と収集装置間は無線で通信します。
    収集装置をインターネットへ接続する場合、WiFiでの接続はできません。
  • 補足事項
  • 1.本製品は屋内専用です。
  • 2.設置する場所の電波状況によっては通信を改善するために、収集装置の設置位置を調整する
     必要がある場合があります。

セット内容

セット製品 / 型式 通常版 太陽光発電対応版
SEHS-01 SEHS-02 SEHS-03 SEHS-04
スマートエコワット
AC100V用
3個 2個 3個 2個
スマートエコワット
AC200V用
× 1個 × 1個
スマートELセンサ 1台 1台 2台 2台
スマートゲートウェイ 1台 1台 1台 1台
スマートエコワット。一般的な家電製品に使われているAC100V用コンセントプラグに対応した電力量計測器です。
スマートエコワット。一般的な家電製品に使われているAC100V用コンセントプラグに対応した電力量計測器です。
スマートELセンサ。分電盤やコンセントを使用しない電気製品の電力を測る計測器です。取り付け例。
スマートゲートウェイ。計測器が測った情報を無線通信で取得して保存するサーバとしての役割と、対応するサービスと連携するためのゲートウェイとして機能します。

「見える化」対応サービス

eoスマートリンクタブレットから使用電力量を「見える化」するサービスです。電力使用量に応じたランキングや節電アドバイスなど、節電に役立つ機能が付いた専用のアプリを使い、簡単な操作でご家庭内の使用電力量を把握できます。※「eoスマートリンク」のお申込みが必要です。eoスマートリンク
  • ※1 「スマートエコワットWEBサービス」のご利用に関しては、当面の間、関西電力が供給するエリアにお住まいの方に限定させていただきます。
  • ※2 「eoスマートリンク」は、ケイ・オプティコムのサービスエリアにお住まいの方が対象となります。詳細はeoスマートリンクのホームページをご覧ください。

製品仕様

型 式 SEHS-03 SEHS-04
セット内容

スマートエコワット
(AC100V用)
... 3個

スマートELセンサ... 2台

スマートゲートウェイ... 1台

スマートエコワット
(AC100V用)
... 2個

スマートエコワット
(AC200V用)
... 1個

スマートELセンサ... 2台

スマートゲートウェイ... 1台

ご提供エリア 関西電力が供給するエリアにお住まいの方
希望小売価格 192,675円(税抜183,500円)

販売を終了致しました。

194,775円(税抜185,500円)

販売を終了致しました。

※導入には工事費用が別途、発生します。

  • ※スマートELセンサの取り付けには資格を有した技術者が行う必要があります。
     この取付工事に掛かる工事費は別途お見積もりとなりますので予めご了承ください。

スマートエコワット(AC100V)

型 式 SMT-EW1A-01
相線式 単相2線式
定格電圧 AC100V
負荷接続 ACコンセント 最大15A
定格周波数 50 / 60Hz
測定精度
(測定保証範囲)
±5%(50W ? 1,500W)
測定可能範囲 最小2W、最大1,500W(抵抗負荷)
無線の種類 特定小電力無線(429MHz帯)
※スマートゲートウェイとの無線接続に使用
計測項目 使用電力量
外形寸法 W 60mm x H 60mm x D 31(プラグ含まず)

スマートエコワット(AC200V)

型 式 SMT-EW2A-01
相線式 単相2線式 / アース端子付き
定格電圧 AC200V
負荷接続 ACコンセント 最大20A
定格周波数 50 / 60Hz
測定精度
(測定保証範囲)
±5%(134W ?4,000W)
測定可能範囲 最小5W、最大4,000W(抵抗負荷)
無線の種類 特定小電力無線(429MHz帯)
※スマートゲートウェイとの無線接続に使用
測定項目 使用電力量
外形寸法 W 60mm x H 80mm x D 31mm(プラグ含まず)

スマートELセンサ

型 式 EEM-W2S11
定 格 単相3線式:100V 30A, 60A, 120A, 250A, 500A
定格周波数 50 / 60Hz
計測精度 本体 誤差:±2.0%(力率1 定格電流)
分割型CT 比誤差:±1.0%(力率1 定格電流)
計測項目 使用電力量
インターフェース 特定小電力無線(429MHz帯)
※スマートゲートウェイとの無線接続に使用
外形寸法 W 40mm x H 95mm x D 75mm(突起物含まず)
付属するCTケーブルの仕様はこちらを参照ください。

スマートゲートウェイ

型 式 TWS-1M
測定接続台数 40台(特小:20台、RS485:20台)
データ保存間隔 30分毎
データ保存期間 2ヶ月
保存データ 積算電力量、使用電力量
インターフェース Ethernet(100 / 10 BAST-T)
特定小電力無線 (429MHz帯)
RS485
ステータス表示 Ethernet
特定小電力無線
RS485
通信状態
電源
対応通信規格 ECHONET Lite規格
※ファームウェア・バージョン3.0未満は、アップデートで対応
電 源 AC100V
外形寸法 W 170mm x H 35mm x D 108mm(突起物含まず)

ダウンロード

スマートゲートウェイ

ファームウェア
更新手順説明書
購入するには

スマートエコワットシリーズ(ホームタイプ)
SEHS-01のご購入を希望するお客様は、下記のフォームよりお問い合わせください。

販売担当者から折り返しご連絡させていただきます。

※本製品のご提供は、当面の間、関西電力が供給するエリアにお住まいの方に限定させていただきます。

eoスマートリンクをご導入のお客様は、eoホームページよりお申込みください
